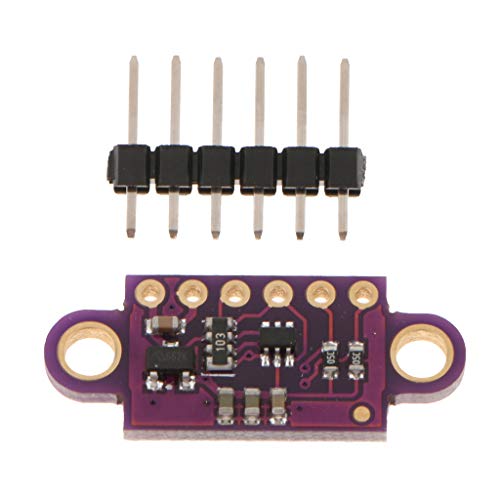

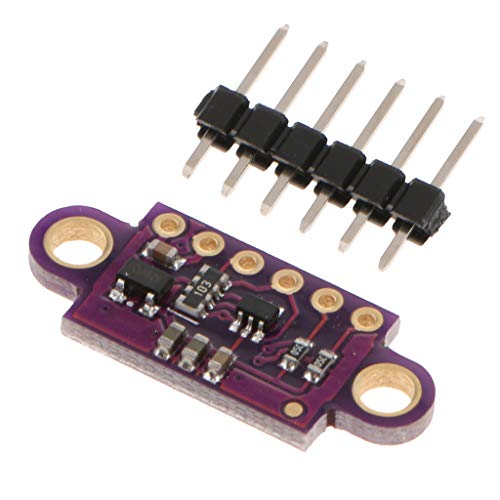

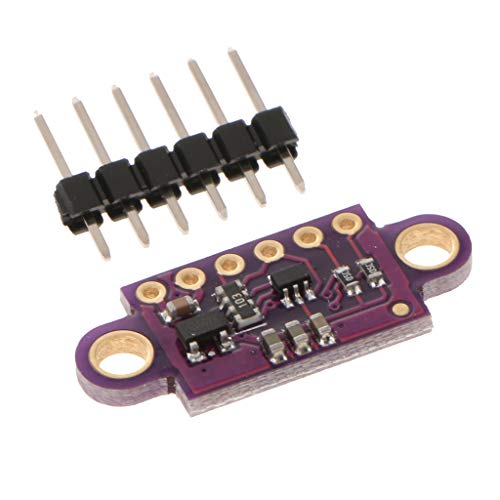

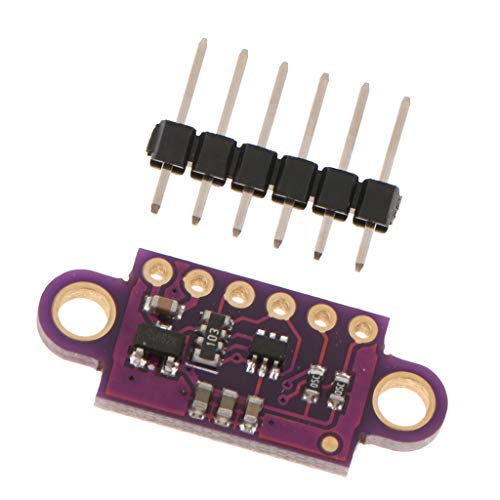

Milageto VL53L0X scheidingsmodule voor afstandssensor ToF vliegtijd PWM-serie

Specificaties:

Materiaal: kunststof + elektronische componenten.
Kleur: paars, zwart.
Afmetingen: 25 x 10 mm.

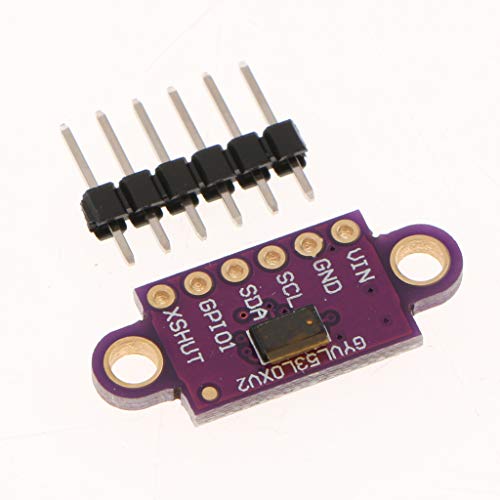

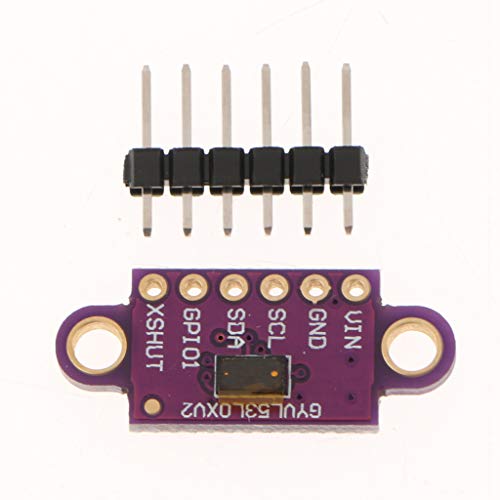

PIN Beschrijving
GND – de aardingsaansluiting (0 V) voor je stroomvoorziening. Je I2C-besturingsbron moet ook een gemeenschappelijk terrein met deze plaat delen.
SDA I2C Scroll-level datakabel: hoog is VIN, laag is 0 V.
SCL klok lijn I2C, verspringend niveau: ALTO is VIN, laag is 0 V.
XSHUT Deze pin is een onderste uitschakelingang, het board wordt op VDD ingesteld om de sensor standaard te activeren. Als je deze lage pin plaatst, wordt de sensor op hardware gewacht. Deze ingang is niet op niveau verplaatst.

Inhoud levering:

1 x bereik sensor module set.
1 x Pin Header

Opmerking:

De kleur kan door verschillende monitorinstellingen licht afwijken.
De bovenstaande maat wordt met de hand gemeten, er kunnen lichte afwijkingen optreden. Hartelijk dank.

De VL53L0X is een vliegtijdbereik geïntegreerd in een compacte module.
VIN – De hoofdaansluiting van de voeding van 2,6 V naar 5,5 V. SCL en SDA Level Scrolls tillen I2C-lijnen op dit niveau op.
De metingen kunnen via de I2C (TWI) interface van de sensor worden uitgevoerd, die ook voor het instellen van de sensorinstellingen wordt gebruikt. De sensor biedt extra pins: in- en uitschakeluitgang.
VDD – geregelde uitgang 2,8 V. Bijna 150 mA zijn beschikbaar voor de stroomvoorziening van externe componenten.
De sensor kan afstanden van maximaal 2 m (6,6 voet) bij een resolutie van 1 mm opnemen, maar zijn effectieve bereik en nauwkeurigheid (ruis) zijn in hoge mate van milieu- en doeleigenschappen.
